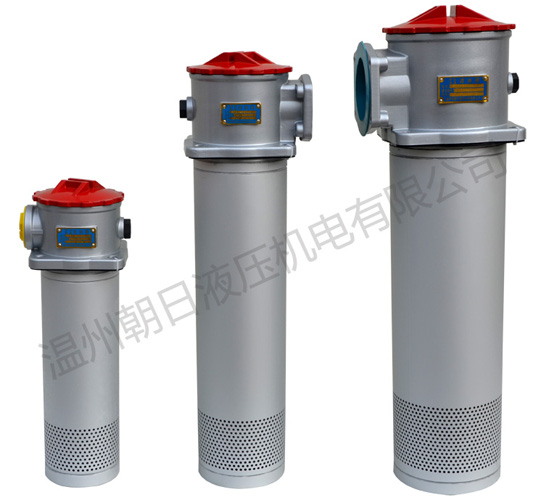

RFA系列微型直回式回油過濾器（新型結構代替LHN系列）用于液壓系統回油精過濾，濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物，使流回油箱的油液保持清潔。
RFA系列微型直回式回油過濾器（新型結構代替LHN系列）安裝在油箱頂部,筒體部分浸入油箱內,并設置旁通閥、擴散器、濾芯污染堵塞發訊器等裝置。具有結構緊湊、安裝方便、通油能力大、壓力損失小、更換濾芯方便等特點。
性能與特點
1、安裝連接方便，簡化系統管路:
本過濾器直接安裝在油箱蓋板上，過濾器頭露在油箱外，回油筒體浸入油箱內，進油口設有管式與法蘭式連接，從而簡化了系統管路，使系統布置較為緊湊，安裝連接更方便。
2、設置濾芯污染發訊器，油路旁通閥，提高液壓系統的可靠性:
當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成進油壓力為0.35 MPa時，發訊裝置便發出訊號指示。應及時更換濾芯或提高油液溫度。如此時不能馬上停機處理這些故障時，設在濾芯下部的旁通閥自動開啟工作（旁通閥開啟壓力為0.4MPa），以保護過濾器及液壓系統正常工作。
3、設計采用直回濾油，使更換濾芯或油箱加油非常方便:
只需旋開過濾器濾蓋（清洗蓋）即可更換濾芯或向油箱加油，并在濾頭設有2只M18x1.5油口，可在任何一方安裝發訊器或系統中少量油液回流油箱過濾之用。
4、具有液流擴散器:
擴散器設置在回油筒體底部，能使回油的介質平穩地流入油箱內，不易產生氣泡，從而減少空氣重新進入，并減弱已沉積的污染物騷動。
5、濾芯采用玻璃纖維過濾材質:
具有過濾精度高,通油能力大,原始?jí)毫p失小,納污量大等優點.其過濾精度以絕對過濾精度標定,過濾比β3,5,10,20,100,過濾效率n≥99%,符合ISO標準。

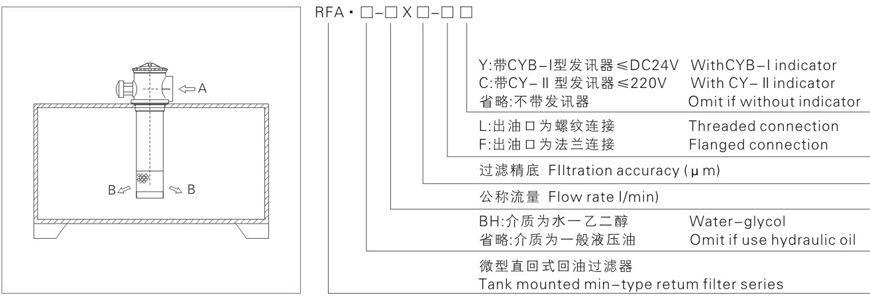

安裝簡圖及型號說明
技術參數
| 型號 | 公稱流量 | 過濾精度 | 通徑 | 公稱壓力 | 壓力損失(Mpa) | 發訊裝置 | 重量(Kg) | 濾芯型號 | ||
| RFA-25x*L-c Y | 25 | 1 3 5 10 20 30 | 15 | 1.6 | ≤0.075 | 0.35 | 12 24 36 220 | 2.5 2 1.5 0.25 | 0.85 | FAX-25x* |
| RFA-40x*L-c Y | 40 | 20 | 0.9 | FAX-40x* | ||||||
| RFA-63x*L-c Y | 63 | 25 | 1.5 | FAX-63x* | ||||||
| RFA-100x*L-c Y | 100 | 32 | 1.7 | FAX-100x* | ||||||
| RFA-160x*L-c Y | 160 | 40 | 2.7 | FAX-160x* | ||||||
| RFA-250x*F-c Y | 250 | 50 | 4.35 | FAX-250x* | ||||||
| RFA-400x*F-c Y | 400 | 65 | 6.15 | FAX-400x* | ||||||
| RFA-630x*F-c Y | 630 | 90 | 8.2 | FAX-630x* | ||||||
| RFA-800x*F-c Y | 800 | 90 | 8.9 | FAX-800x* | ||||||
| RFA-1000x*F-c Y | 1000 | 90 | 9.96 | FAX-1000x* | ||||||
注:*為過濾精度,若使用介質為水一乙二醇,公稱流量為63L/min,過濾精度為10μm,帶CYB-Ⅰ發訊器,則過濾器型號為RFA·BH-63x10L-Y,濾芯型號為FAX·BH 63x10。

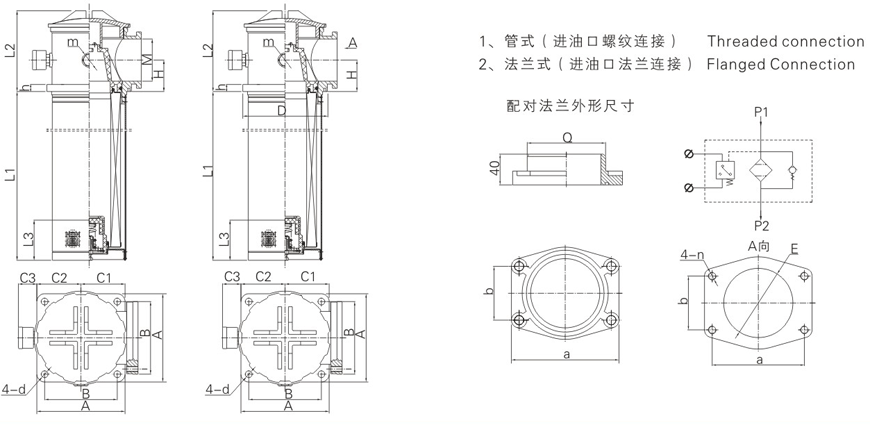

連接尺寸
表一:RFA-25~160管式連接尺寸
| 型號 | 尺寸 | |||||||||||||
| L1 | L2 | L3 | H | D | M | m | A | B | C1 | C2 | C3 | d | h | |
| RFA-25x*L-c Y | 127 | 74 | 45 | 25 | Φ75 | M22x15 | M18x15 | 90 | 70 | 53 | 45 | 39 | Φ9 | 10 |
| RFA-40x*L-c Y | 158 | M27x2 | ||||||||||||
| RFA-63x*L-c Y | 185 | 93 | 60 | 33 | Φ95 | M33x2 | 110 | 85 | 60 | 53 | 12 | |||
| RFA-100x*L-c Y | 245 | M42x2 | ||||||||||||
| RFA-160x*L-c Y | 322 | 108 | 80 | 40 | Φ110 | M48x2 | Φ13 | 15 | ||||||
表二：RFA-250~800法蘭式連接尺寸
| 型號 | 尺寸 （mm） | |||||||||||||||||
| L1 | L2 | L3 | H | D | E | m | a | b | n | A | B | C1 | C2 | C3 | d | Q | h | |
| RFA-250x*F-c Y | 422 | 108 | 80 | 40 | Φ110 | Φ50 | M18x1.5 | 70 | 40 | M10 | 125 | 95 | 81 | 61 | 39 | ΦB | 60 | 15 |
| RFA-400x*F-c Y | 467 | 135 | 100 | 55 | Φ130 | Φ65 | 90 | 50 | 140 | 110 | 90 | 68 | 73 | 15 | ||||
| RFA-630x*F-c Y | 494 | 175 | 118 | 70 | Φ160 | Φ90 | 120 | 70 | 170 | 140 | 110 | 85 | 102 | 18 | ||||
| RFA-800x*F-c Y | 606 | |||||||||||||||||
| RFA-1000x*F-c Y | 786 | |||||||||||||||||
注:
1)本產品所需的進油口法蘭盤,安裝連接螺栓及密封圈等配件均和本產品配套提供,用戶只需準備好ΦQ的管子焊上即可.
2)2-m為M18x1.5螺孔，可在任何一面安裝發訊器或作小回油孔之用，并配裝絲堵。

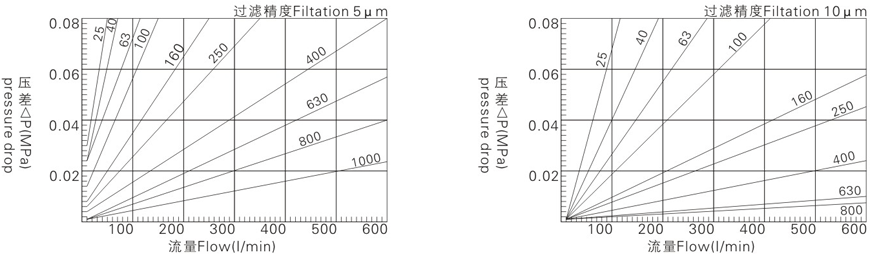

濾芯壓差流量曲線
濾芯FAX-※ x ※ (由試驗測得數據）Q-△P 曲線油液粘度
